Nice Cote D’Azur – oui, merci, bonjour… insomma Nizza va!

NOTA: Chiedo scusa in primo luogo, visto che questo articolo é decisamente tecnico… ma non so veramente come trattarlo in altro modo. Se cominciate a non capirci troppo, chiedete tranquillamente o saltate direttamente ai video della fine! :-)

Eccoci qui!

Molte volte, le parole francesi suonano veramente bene, non c’é dubbio… ma anche se vi sarebbe piaciuto, lascerò la lezione di Francese per la prossima settimana, e mi concentrerò sul parlarvi di questo avvicinamento un po particolare che troviamo nel Sud della Francia.

Premesso che non è l’avvicinamento più difficile che abbia fatto, e che ci sono posti ben più difficili (Funchal, Innsbruck, …), quello di Nizza é secondo me un aeroporto pensato bene dove ci si può anche divertire o sbizzarrire con l’aeroplano se il tempo é bello!

Allora, cominciamo con dire che, nel mio mestiere la giornata perfetta prevede la presenza di un sole che spacca le pietre, un aeroplano senza problemi tecnici con carburante che fuoriesce (dalla quantità), i controllori che si annoiano perché non hanno niente da fare e due o 3 belle ragazze tra i passeggeri o colleghe (non chiedo neanche troppo, mi accontento di poco come potete vedere). Tutto ciò che devia da questa scaletta (semplice) che vi ho presentato, complica piano piano la nostra giornata fino a creare momenti difficili dove alla fine ci guadagniamo in qualche minuto lo stipendio di un mese: brutto tempo, aeroplano che non va, stanchi, controllori in sciopero…

Quando però ci sono queste belle condizioni, il lavoro del pilota é sicuramente uno dei più belli del mondo… specialmente quando ci si può divertire un pochino con l’aeroplano disconnettendo un po di automatismi (autopilota, flight director e auto thrust).

Comincerò con la spiegazione di perché secondo me, Nizza é un aeroporto pensato bene: come potete vedere dall’immagine qui sotto, Nizza è in un posto un po particolare… scavato sul mare, accanto alle montagne e con tante zone abitate vicine. Messa così potremmo dire: ma un’altro posto per l’aeroporto, no??? Invece, nonostante tutto, sono riusciti a creare un aeroporto di due piste, con capienza per aeroplani di diverso tipo (dai business jet agli A330 Emirates o i 767 Delta).

In condizioni normali, a Nizza, si atterra per pista 04L/22R (quella più corta), e si decolla per 04R/22L:

Se il tempo é brutto (nuvole basse, per esempio) ci offrono di fare l’ILS (Instrument Landing System) del quale abbiamo già parlato nell’articolo precedente… l’ILS è l’avvicinamento più semplice di tutti, e ci guida in questo caso, orizzontalmente e verticalmente fino a una quota di circa 200 piedi da terra. Diciamo che non presenterebbe nessun problema e faciliterebbe molto la procedura se il tempo é “così così”.

C’é un grosso problema però…

Se ci fate caso nella foto, noterete come l’aeroporto è vicinissimo alle importanti città di Nizza e Cannes… ma soprattutto ai famosi posti turistici come il “Cap D’Antibe” o il “Cap Ferrat”. In questi posti, abitano persone con tanti, tanti, tanti, tanti soldini, alle quali piacciono gli aeroplani per andare a fare shopping a Milano ma che di vederli e soprattutto di sentirli, non gliene frega proprio niente. D’altra parte, pagano i miliardi per le case e per gli yacht, e non vogliono essere disturbati dal fantastico rumore “trapanesco” del motore CFM del A320…

Quindi, che soluzione troviamo? Bene… facciamo lavorare i piloti!! :-) Implementiamo due bellissime procedure VOR di Non Precisione, da utilizzare quando fa bello: come vi avevo accennato nell’articolo precedente, le procedure di precisione sono diverse per ogni pista e ti allineano con il finale da molto prima della testata pista; nelle procedure di non precisione, la parte finale dell’avvicinamento va effettuata manualmente e il punto di riattaccata o la “minima” non devono per forza essere allineati con la pista.

Se ne sono usciti dunque con questi due avvicinamenti, la VOR-Circling Riviera 04L e la VOR-Circling Saleya 22R, alle quali si aggiunge anche il Visual Approach-Cometipare (con la variante “cometihannoinsegnato”) per le stesse piste, basta che non si sorvolano i posti dei quali parlavamo prima.

Diamo un’occhiata in primo luogo al briefing dell’aeroporto che troviamo sulle cartine Jeppesen (che va letto sempre che si va in un posto che non si conosce)… ho segnato in verde le cose più importanti:

Come vedete, sono molto pignoli sul fatto del Noise Abatement (riduzione del rumore)… ci informano anche delle condizioni topografiche, sul discorso degli elicotteri che volano a bassa quota (da e per Monaco o Cannes), degli uccelli, ecc. ecc. Insomma, ci danno un’immagine generale di ciò che succede in questo aeroporto. Detto questo, sappiamo che la loro preferenza, se ci sono 10.000m di visibilità o più e se le nuvole sono almeno a 3.000 piedi (ricordatevi la minima più alta nelle Non Precision Approach), è quella di farci fare il Riviera o il Saleya Approach.

Cominciamo con discutere l’avvicinamento Riviera:

Questa è appunto la prima parte, dell’avvicinamento, dove si realizza una normalissima VOR Approach. Come potete notare, “l’imbound course”, o se volete la radiale finale della procedura (355° dal VOR CGS) è molto disassata rispetto al finale della pista 04L nella quale si è soliti atterrare. Detto questo, sia tramite le STAR (Arrivi Strumentali) o tramite dei vettori del controllore di volo, ci si posiziona sui punti MUS (a 8000 piedi) o NERAS (a 4000 piedi), dipendendo da dove arriviamo, anche se nella maggior parte delle occasioni i controllori ci vettorano per posizionarci direttamente sul punto RIVRU a 3000 piedi.

Come vedete, RIVRU si trova sul finale, direttamente sulla radiale 355° di CGS a 10 Miglia, e guardando il profilo verticale della cartina, andrebbe sorvolato a 3000 piedi.

Normalmente si comincia a configurare l’aeroplano abbastanza presto, specialmente considerando che si tratta di un Non Precision Approach: questa tipologia di avvicinamenti va volata “Stabilized”, ovvero completamente configurati con FLAP e Carrello al Final Approach Point (FAF), che nelle cartine Jeppesen viene rappresentato sul provilo verticale della procedura da una stellina nera (in questo caso si trova a 8.1 miglia di CGS).

Una volta configurati appunto, al FAF, si comincia una discesa di 3° verso la Minima che, come potete vedere nell’immagine in alto sotto la voce MDA (Minimum Decision Altitude), é di 2000 piedi. Raggiunta questa quota, si presume che l’equipaggio vede la pista, ma se non la dovessimo vedere inizieremo una riattaccata.

Se vediamo la pista, nella cartina successiva…

… ci indicano (con dei “Prescribed Tracks”) come procedere a vista dalle 5 miglia, fino ad intercettare il finale a circa 3 miglia dalla pista. Normalmente, essendo quasi sempre in contatto visuale con il terreno, è possibile realizzare una discesa costante da 3000 piedi, senza livellare in nessun momento, fino all’atterraggio. Notare che viene specificato in ogni momento di rimanere a Est del Cap D’Antibe… se ci fate caso, con questa procedura evitiamo perfettamente di sorvolare questa zona piena di gente che gira con Renault 4 o Piaggio Ciao.

La procedura Saleya per la pista 22R, invece, é un filino diversa, e vorrei aggiungere anche un po più complicata…

Come potete notare dalla cartina dell’avvicinamento, ci si posiziona (anche qui vettori, STAR o procedura pubblicata) sulla radiale 269° del VOR AZR, a circa 15 Miglia e a 3000 piedi. Si vola livellati per circa 3 miglia (le usiamo per decellerare), fino a raggiungere il FAF (la stellina sul profilo verticale) dove inizieremo la nostra discesa per arrivare a 1500 piedi (che in questo caso è la nostra minima) alle 5.5 miglia.

Anche qui, se vediamo la pista, ci andiamo a innescare sulla seconda cartina…

… che ci porta a virare a destra subito dopo il Cap Ferrat per volare in prua 304 a 1000 piedi, fino ad intercettare un sentiero di discesa di 3.5° (leggermente più ripido dell’altra pista) mentre viriamo in finale per la pista 22R. C’é una nota, sulla cartina, che specifica di non effettuare la virata finale a più di 180 nodi, ma vi posso garantire che, almeno su un aeroplano di linea, arriviamo li ben più lenti e configurati per l’atterraggio. Bisogna comunque evitare di sorvolare la spiaggia (ovviamente), facendo attenzione a non farsi fregare dal sentiero più ripido, rimanendo alti e veloci.

Come vedete, la procedura, che prevede 2 virate per intercettare il finale dopo aver effettuato la prima parte dell’avvicinamento, è leggermente più complicata e “stretta”, vista la vicinanza della costa e degli ostacoli.

Eccovi due video da Youtube di due avvicinamenti a Nizza… un’immagine vale più di mille parole!

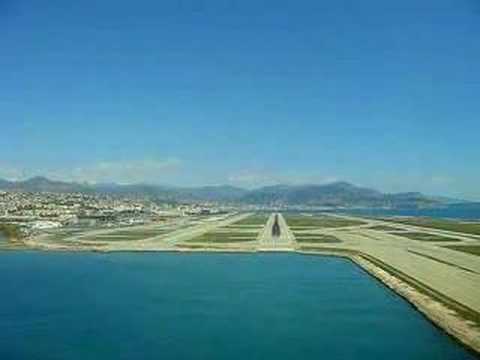

Riviera Approach 04L:

Immagine anteprima YouTube

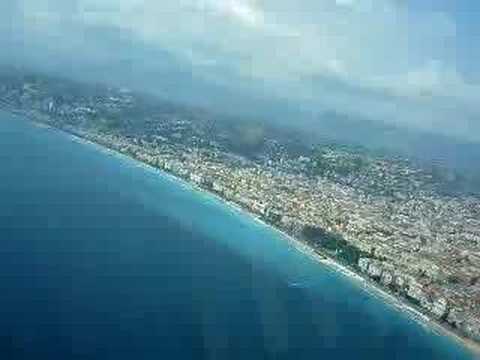

Saleya Approach 22R:

Immagine anteprima YouTube

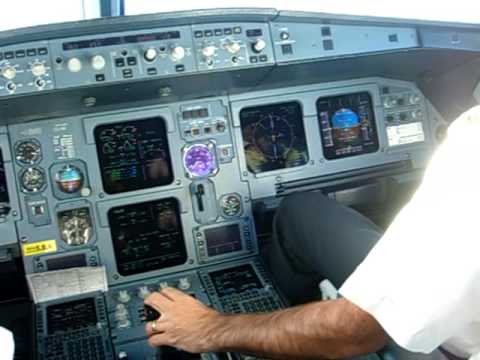

Eccovi anche un video di un Alitalia che fa un Avvicinamento Riviera 04L:

Immagine anteprima YouTube

Mi rendo conto che molte cose delle quali ho parlato in questo articolo possono sembrare cinese antico per alcuni di voi, ma devo accontentare anche la parte di lettori che mi chiedono giornalmente di parlare di articoli un po più tecnici, specialmente se poi si possono in qualche modo riprodurre nei simulatori di volo… scusate! :-)

Sono aperto a rispondere a tutte le vostre domande… so che ce ne saranno diverse!
